1. 項目背景

隨著我國經濟迅速發展，對城市供電網絡和技術都提出了更高的要求，根據國家城市規劃，供電網絡設施，即輸電、配電、用電架空線要逐步被電力電纜所取代。電力電纜的廣泛使用必然要求電力隧道作為地下走廊，將日益增多，且縱橫交錯，也必將成為城市能源大動脈的重要安置空間。

電力系統中各種電壓等級的輸電、配電、用電、通訊電纜線路都密集在同一電力隧道內，如果其中一根電纜發生事故都會秧及到相鄰的電力電纜安全運行?，F(xiàn)有傳統的電纜溝內，所采用的防火封堵材料為無機堵料或阻火包等產品，受雨水沖刷易受潮，易變形，穩固性能差，阻燃有效性能受到嚴重影響，難以達到阻燃防火、防潮的效果，由于超高壓電力電纜是用油和油漬紙做主絕緣，在事故條件下不僅會著火且還能順電力電纜向外蔓延，因此電力隧道一旦失火，就會給我國政治、經濟和人民生活造成的不可估量的損失。

對此國家有明確的強制性規定和標準。根據國家有關規定，其中對電纜著火蔓延導致嚴重事故的電纜密集場所，應有適當?shù)淖杌鸱指簦枨笠话?00米安裝一座隔火墻(即是由架設多層的電纜隧道兩側的阻火墻和中間配上一個防火門構成的，對阻火墻也有明確的規定，應滿足按等效工程條件下標準試驗的耐火極限不低于1小時的技術特性，同時對阻火墻在施工或更換電纜時，既方便而且不致于操作其他的電纜都有明確的要求。

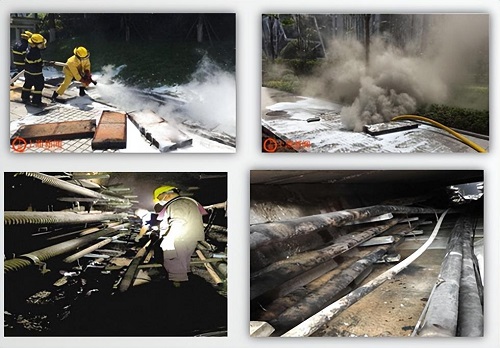

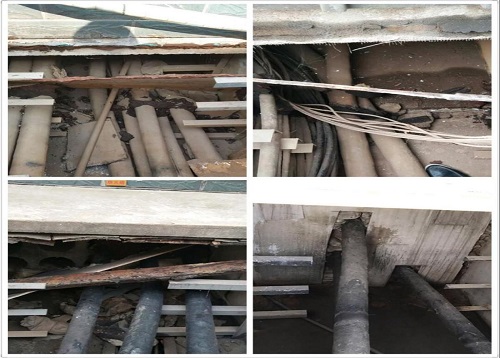

目前部分電纜溝現狀：火災險情頻頻發生，人員財產造成重大損失

如下圖片顯示：

1. 方案參考標準

GB23864-2009 防火封堵材料

GB50016-2006 建筑設計防火規范

GB50217-2007 電力工程電纜設計規范

GB50229-2006 火力發電廠與變電所設計防火規范

GB50045-2005 高層民用建筑設計防火規范

GA181-1998 電纜防火涂料通用技術條件

GA 478-2004 電纜用阻燃包帶

GA 479-2004 耐火電纜槽盒

DL5027-1993 電力設備典型消防規程

DLGJ154-2000 電纜防火措施設計和施工驗收標準

CECS154-2003 建筑防火封堵應用技術規程

06D105 國家建筑標準設計圖集《電纜防火阻燃設計與施工》

1. 材料介紹

高分子防漏堵料專門用于電力、冶金、石化、化工、建筑等行業的電纜穿樓板、夾層、橋架、穿墻孔洞封堵，構筑電纜隧道溝內阻火墻等，該產品具有極好的耐水耐火、耐油耐腐蝕的性能，無毒、無味，使用方便等特點，能有效阻止火勢沿電纜竄燃蔓延，最大限度的避免生命財產的損失, 固化成型具一定厚度和強度的阻火屏障,達到阻火、隔熱、隔煙的目的。燃標準達到V-0級阻燃性能。

特點：由一種高活性化學物質組成。它設計采用雙組分構成，在現場進行混合，均勻澆注后可完成流平，并隨后漲發固化成型，與各種金屬材質、電纜護套材質均可緊密粘合，而且不產生任何不良化學反應，能耐受自然溫度凍融循環和各種惡劣環境，是電力電纜設施防火、阻燃的理想產品。

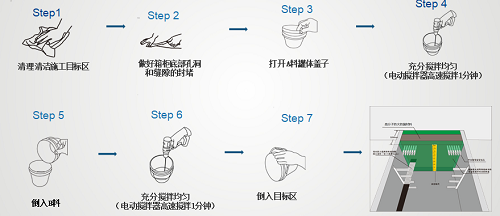

1. 施工方法

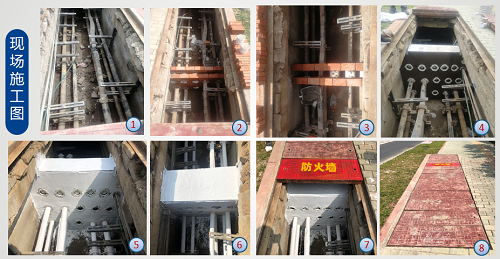

五、現場施工

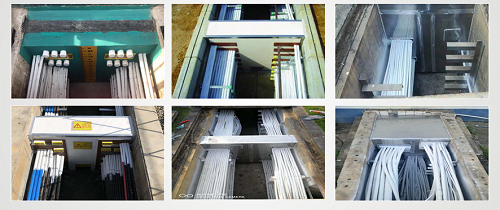

六、施工后的效果
