城市公共建筑、商業(yè)綜合體等都需有大型地下車庫，而且城市地下工程的開發(fā)數(shù)量將會越來越多，面積會越來越大。

地下工程對防滲漏的要求更高，因為地下工程一般在迎水的六個面作防水處理，必須一次性處理好，否則后期維護處理起來十分困難，只能堵漏。下面帶大家分析預(yù)鋪工藝的優(yōu)勢特點，了解新型“預(yù)鋪工藝”對于地下工程的防水施工具有怎樣的優(yōu)異表現(xiàn)。

傳統(tǒng)“外防外貼”防水工藝

地下工程一般采用大開挖的施工方法。以往的地下防水采用“外防外貼”法，即基坑挖好后打上墊層，墊層上施工防水層，澆筑底板，卷材防水在底板與側(cè)墻轉(zhuǎn)角處需甩槎。再澆筑側(cè)墻，墻角接槎后，整個側(cè)墻表面做防水層。

傳統(tǒng)工藝存在諸多問題

防水層施工時，對墊層的要求高，需要墊層平整、干燥、無起砂、無污染等；

防水層的施工時對施工環(huán)境要求高，雨天、冬天、風(fēng)雪天都不能施工；

防水層抗竄水性差；

對小空間的側(cè)墻防水施工無法完成；

底板因泥沙污染與側(cè)墻處防水層的接槎困難，無法保證此處防水的效果。

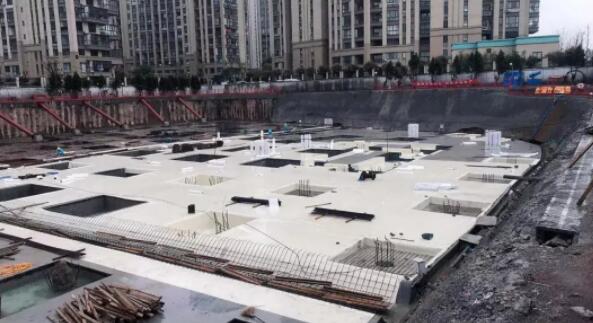

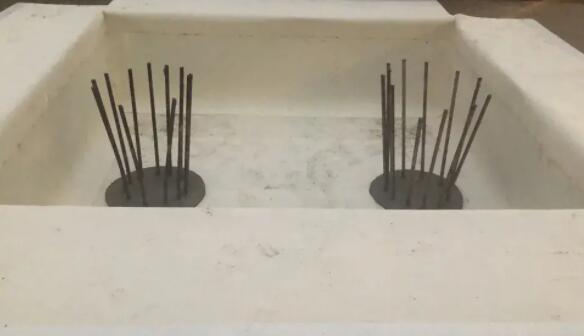

新型“預(yù)鋪反粘”防水工藝

“預(yù)鋪工藝”是以橡膠、塑料為基材，單面復(fù)合，高分子自粘膠，膠表面采用不粘或減粘材料處理的防水卷材，自粘膠層朝上，空鋪于水泥墊層上，接縫靠自粘層粘結(jié)，再綁扎鋼筋、澆注混凝土?；炷猎谀踢^程中與分子自粘膠層完全粘合，防止水作用下水在粘結(jié)界面內(nèi)竄流，從而最大限度地降低滲漏的風(fēng)險。

“預(yù)鋪工藝”的優(yōu)點

1. 采用空鋪及接縫自粘粘結(jié)，施工效率速度快，是傳統(tǒng)的6～8倍；

2. 對水泥墊層的平整度、光潔度、潮濕性等，要求低，只要無明水都能施工。施工結(jié)束經(jīng)防水層驗收合格，即可綁鋼筋，澆注混凝土；

3. 對施工環(huán)境要求低、冬季-10℃以上均能施工，甚至小雨天，只要接縫處理好，也能施工。

4. 預(yù)鋪防水卷材抗穿刺性能好，一般的鋼筋綁扎不會將防水卷材刺破。若真出現(xiàn)破損只要用雙面自粘卷材及時修補即可；

5. 預(yù)鋪防水卷材與后澆混凝土完全粘合，抗竄水性好，即使有小的破損，水不會到處竄流，也不會發(fā)生滲漏問題；

6. 預(yù)鋪防水卷材抗泥沙污染性強，即有泥沙污染，不會降低其粘結(jié)性和抗竄水性；

7. 預(yù)鋪防水卷材特別適用小開挖的地下空間，底板和側(cè)墻連續(xù)一體施工，避免以往“外防外貼法”施工甩槎的問題，以及側(cè)墻施工空間狹小帶來的施工困難等問題；

8. 底板單層使用，不需要水泥保護層，綜合成本低；

9. 預(yù)鋪防水卷材采用空鋪、接縫自粘的冷施工工藝，避免了動火施工的危險，且污染，綠色環(huán)保；

通過以上的分析對比，可以看出“預(yù)鋪工藝”對于地下工程的防水施工是一項“革命性”的工藝。施工適應(yīng)性強，施工效率高，防水效果好，綜合成本低，在地下工程的防水應(yīng)用上，是非常具有發(fā)展前景的防水施工工藝。

預(yù)鋪高分子自粘膠膜（非瀝青基）防水卷材

產(chǎn)品簡介

預(yù)鋪高分子自粘膠膜（非瀝青基）防水卷材是以高密度聚乙烯樹脂等片材為主體防水材料，在片材上覆以自粘膠膜和顆粒減粘材料所制成的高分子自粘防水卷材。與混凝土固結(jié)后，形成無間隙結(jié)合，杜絕竄水隱患，能有效提高防水系統(tǒng)的可靠性。

產(chǎn)品特點

◆ 適用于地下和隧道工程的預(yù)鋪反粘防水工程，具有防水層施工完成后無需保護層直接綁扎鋼筋澆筑混凝土的抗沖擊性能。

◆ 基面要求低，節(jié)省工期，無需對基層進行水泥砂漿找平，潮濕基面均可施工。

◆ 施工簡單快捷、工法靈活多樣。

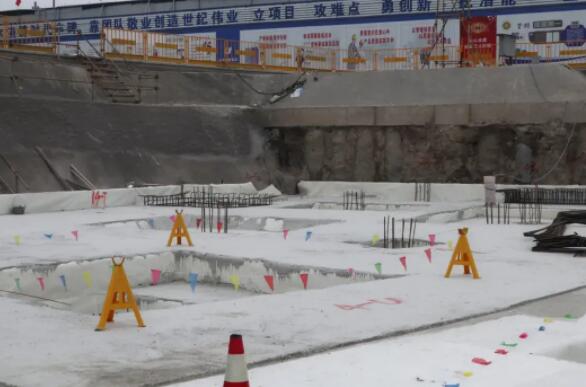

施工工藝

1.卷材大面積鋪設(shè)前，先進行試鋪。在鋪設(shè)第一幅預(yù)鋪高分子自粘膠膜防水卷材時，先將卷材按彈好的基準線定位空鋪在基面上，卷材的光面面向基層，仔細校正卷材位置。

2.卷材長邊預(yù)留70mm自粘搭接寬度邊，相鄰卷材在長邊方向采用自粘搭接。預(yù)鋪高分子自粘膠膜卷材的自粘搭接寬度不小于70mm。

3.搭接操作時先撕掉卷材預(yù)留自粘搭接處的隔離紙，自粘搭接邊應(yīng)保持干凈、干燥、無灰塵。進行搭接粘合作業(yè)時，一邊排出搭接邊里的空氣，一邊用壓輥壓實粘牢。

4.對于卷材的短向搭接縫，應(yīng)采用拼縫的方式處理短邊搭接，左右搭接寬度不少于80mm。

◆立面防水層鋪設(shè)工藝（基坑側(cè)壁、磚胎膜）

先將預(yù)鋪高分子自粘膠膜防水卷材按彈線位置對準在圍護結(jié)構(gòu)墻的基層上，卷材的平滑光面面向圍護結(jié)構(gòu)。

為防止卷材脫落，采用機械釘固方式把預(yù)鋪高分子自粘膠膜防水卷材固定于圍護結(jié)構(gòu)墻面上，釘固位置應(yīng)在距卷材長向預(yù)留自粘邊外邊緣10~20mm處。根據(jù)現(xiàn)場實際情況，可在卷材長向搭接邊每隔500mm左右進行機械固定。施工時，撕去長向預(yù)留自粘搭接邊表面的隔離膜，進行長邊搭接，同時確保所有釘固點被相鄰卷材的搭接邊覆蓋。搭接后應(yīng)立即用壓輥滾壓，以確保粘接牢固。

對于卷材的短向搭接邊，應(yīng)根據(jù)現(xiàn)場情況，每隔300mm左右對卷材進行機械固定，釘固位置距卷材短向搭接外邊緣10~20mm。

◆圖示

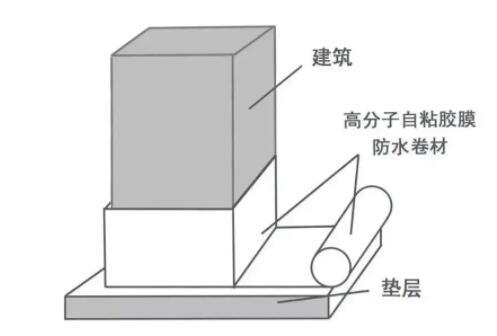

1.平面圖
