在工程建筑中，有時會發(fā)生滲水面和漏水口，那么它們在用無機防水堵漏材料進行封堵時，操作上面有什么區(qū)別嗎？今天邦邦君就為大家介紹一下。

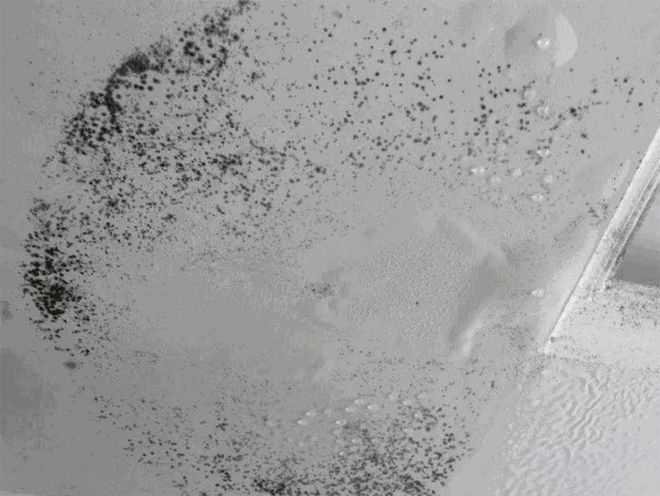

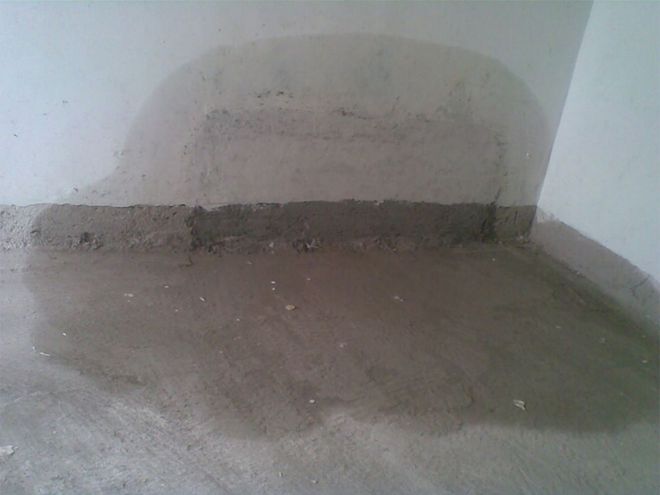

一、滲水面的處理方法

1、基面處理：

基面必須充分濕潤至飽和（不再吸水），并要求干凈、牢固、平整、但不能太光滑。

2、材料配制：

（1）刮抹料按粉：水=1：0.3～0.35下料。攪拌3～5分鐘（最好用攪拌器）成均勻的膩子，料中不含硬塊或生粉。

（2）為保證該料的快凝性，當(dāng)環(huán)境溫度低于10℃時，用約50℃的溫水調(diào)料。

3、可用時間及凝固時間：

可用時間約3分鐘，初凝后不可加水再用。凝固時間約5分鐘。加水多、溫度低，可用時間及凝固時長些，反之短些。

4、施工操作：

上料前用干布將基面擦干并迅速上料。

a、先用抹子上第一層料，若有漏水先別管它；

b、待涂層硬化后（手壓不留指紋），用水噴濕（但不能有積水）；

c、再用刮板或抹子上第二層料；

d、若局部仍有滲水，再用料抹堵一層，直至不漏。

上料時，要稍用勁，并來回多幾次使其密實，同時注意搭接。

5、保濕養(yǎng)護：

待涂層硬化后馬上進行保濕養(yǎng)護以防粉化，養(yǎng)護方式可為：噴水、蓋濕物、涂養(yǎng)護液等。第一次養(yǎng)護應(yīng)小心以免破壞涂層，共養(yǎng)護2～3天，潮濕處可自然養(yǎng)護（例如滲水的地下室等）。

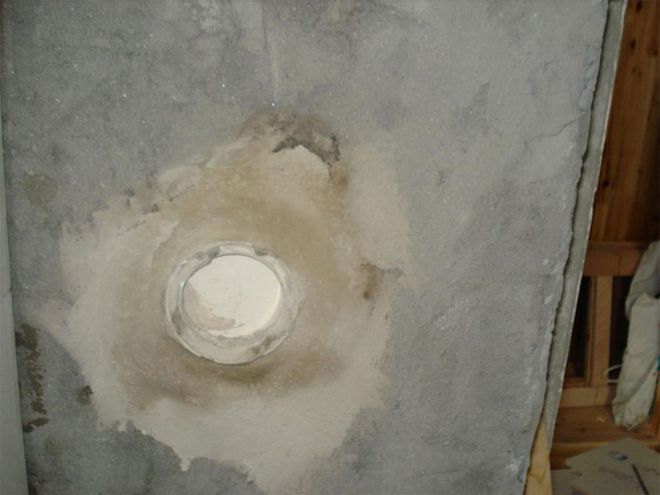

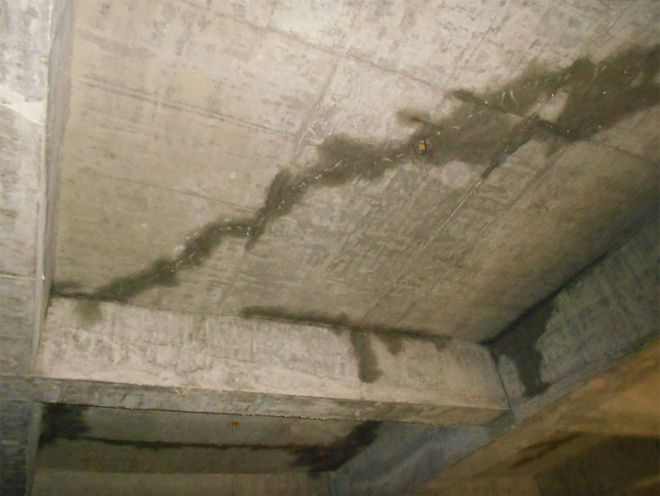

二、漏水口的處理方法

1、基面處理：

用鑿子或沖擊鉆鈄漏水口打出一定深度（約3～4cm）且盡量里大外小的溝槽或洞孔，口子盡可能打得小些，但必須要見新茬，然后沖洗干凈。

2、材料配制：

（1）堵漏料按粉：水=1：0.25搓揉成料團。

（2）為保證該料的快凝性，當(dāng)環(huán)境溫度低于10℃時，用約50℃的溫水調(diào)料。

3、可用時間及凝固時間：

可用時間約3分鐘，初凝后不可加水再用。凝固時間約5分鐘。加水多、溫度低，可用時間及凝固時長些，反之短些。

4、施工操作：

根據(jù)口子形狀將堵漏料捏成略小于口子尺寸的料團，放置幾分鐘（以手捏有硬感為宜）后塞進漏水口，并用木棒擠壓、輕砸使其向四周擠實，即可瞬息止漏；然后再做防水處理，等防水層硬化后再堵漏，否則水有可能從周圍擠出。

5、保濕養(yǎng)護：

待涂層硬化后馬上進行保濕養(yǎng)護以防粉化，養(yǎng)護方式可為：噴水、蓋濕物、涂養(yǎng)護液等。第一次養(yǎng)護應(yīng)小心以免破壞涂層，共養(yǎng)護2～3天，潮濕處可自然養(yǎng)護（例如滲水的地下室等）。

三、神盾防水無機防水堵漏材料介紹

神盾無機防水堵漏材料產(chǎn)品由特種水泥及添加劑等多種材料經(jīng)特殊工藝加工而成的粉狀防水堵漏材料，現(xiàn)場按照比例與水混合，攪拌均勻即可使用。

四、神盾防水無機防水堵漏材料的特點

1、帶水施工、防潮、抗?jié)B、快速堵漏迎背水面均可使用；

2、無毒、無害、無污染；

3、凝結(jié)時間任意選擇；

4、抗?jié)B壓高、粘接能力強、防水、粘接一次完成；

5、與基層合成整體，不老化，耐水性好。

五、神盾無機防水堵漏材料的用途及使用范圍

神盾防水無機防水堵漏材料適用于各種磚石、混凝土結(jié)構(gòu)的新舊建筑物的防潮及滲漏修繕，尤其適用于各種地下室、溝道、廁浴間等工程的防潮、抗?jié)B、堵漏，其中緩凝型用于無滲水面防水，速凝型用于滲水面和漏水口抗?jié)B堵漏。
