一、工程概況


湖北某公司污水檢查井為磚混結構,部分抹有水泥砂漿,部分是裸磚墻。冷卻塔下來的水通過污水井排走,由于井壁磚墻結構不具備防水抗?jié)B功能，長時間、大部分污水滲透井壁積蓄在地表下,導致混凝土路面與混凝土地坪下面的回填土松軟,地面下陷,影響交通與生產安全。

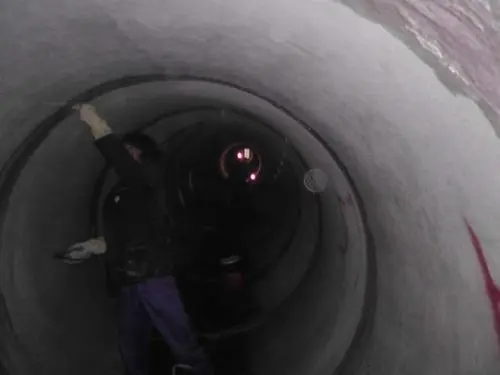

1.相關圖片:

2. 治理措施:


對污水井內壁及井底板采取整體進行堵漏、抗?jié)B、防水處理措施,徹底阻止堿性污水滲漏，達到長久有效的治理效果。


二、編制說明


1、本措施方案依據現場勘查結果編制。


2、本方案的施工工藝、施工工法、質量驗收等，依據以下標準編制:


1)、相關的地下結構施工圖紙;


2)、國標《無機防水堵漏漿料》(GB 23440-2009);


3)、國標《建筑地面工程施工質量驗收規范》(GB50209-2002);


4)、國標《地下工程防水技術規范》GB50108-2001

三、施工部署:


(一)施工準備


1、人員準備:對該工程指派有豐富施工管理經驗的管理人員，技能過硬的技術工人，組成施工作業班組，簽定勞動合同明確雙方責、權、利，確保工程施工順利進行。


2、材料準備:工程開工前，準備符合質量環境、職業健康安全要求的合格產品。


1)YYH防水漿料:


為有機高強度漿料，粘結力強，抗?jié)B性好，具體如下:


l抗壓強度(7d): 51MPA


l抗折強度(7d):10.27MPA


l抗?jié)B壓力(7d):1.5MPA; (28d):2.0MPA


l粘結強度(7d):1.5MPA


l初凝時間:220分鐘


l終凝時間:300分鐘


l耐水性:0.95


被用來形成高抗?jié)B層，用于應對大的水壓。

2)、YYA特種防水抗?jié)B漿料(背水一噴靈):


YYA特種防水抗?jié)B漿料，由鄭州鄭賽防護有限公司研發，是一種專業在背水面處理混凝土、磚石結構滲漏水的特效剛性內防水材料，屬新型特效防水抗?jié)B材料，無毒無味，阻燃，環保，可用于食品和飲用水工程。是由幾十種純無機成分組成的灰色粉末，單組份，各種成分與水互相發生反應后，具有多重防水抗?jié)B的功能，而且強度高(7天C30以上)，耐高低溫(-40-200℃)，粘接力強(2.0MPA)，抗?jié)B壓力達1.8MPA，可耐180米水柱的壓力，不起層，不開裂，耐紫外線，耐老化，抗凍，不易被破壞，無搭接縫施工，可靠性高，可快速解決地下室滲水，地下車庫滲水，地下室漏水，地下車庫漏水，水池漏水，隧道滲水以及電纜溝漏水等各種混凝土大面積滲水與磚混結構滲水問題，效果耐久。已通過國家建筑材料測試中心的檢測，被列為中國工程建設重點推廣應用產品，是耐久性防水工程的最佳選擇。本材料采用噴涂施工，即使采用高壓注漿或其他材料效果不佳的，使用本材料依然可以達到理想效果。

YYA特種防水抗?jié)B漿料作為內防水施工的主要材料，具有以下優點:


(1)、優異的防水抗?jié)B能力，是真正的多重動態防水材料;


(2)、和混凝土、磚石結構具有超強的粘接能力，可背水面大面積帶水施工。即使遇到使用注漿或其他材料效果不佳的滲漏水情況，該材料同樣可以達到理想效果;


(3)、采用噴涂法施工，防水層厚度均勻，無接縫，并可根據施工要求調節材料的厚度，既適合局部修復處理，也可以大面積施工。


(4)、集防水，抗?jié)B，修復，加固，保護為一體，不需另做保護層，具有較高的抗壓強度與抗折強度，可以承受較高的漏水壓力，有效增加建筑物的強度


(5)、由純無機材料組成，與混凝土結構同壽命，耐高溫，耐紫外線，抗凍，抗老化。


(6)、無毒無味，真正的綠色環保產品，可以應用于食品工程和飲用水工程。


該材料應用范圍廣泛:地下室，地下車庫，人防，隧道，地鐵，電纜溝，電梯井，電纜井，閥門井等各種地下工程滲漏水，以及水池，大壩，水利工程等各種混凝土,磚石結構的建筑工程的滲漏水。


本材料經常用于背水面對大面積混凝土滲水或者大面積磚混結構滲水基層的預處理。


3、技術、后勤保障準備:


1)充分利用開工前的前期準備時間，對本項防水工程施工人員、管理人員進行施工前動員及技術交底工作，經過動員及交底使施工人員了解施工的基本情況，清楚施工特點，以及注意事項，保證按質按量完成任務。


2)提前落實安排和組織勞動力進場，并建立相應的組織領導體系和管理保證制度。對施工人員的生活和后勤條件做充分考慮安排，包括住地、通訊、飲食、起居、衛生季節變化適應等方面，保證他們?nèi)ν度牍ぷ髦?，確保施工進度和管理的需要。


(二)主要施工方案實施步驟:


現場安全、防護措施→污水抽排、基面清理施工→YY16堵漏、補強處理施工→井底陰角YYH節點加強處理施工→整體噴涂YYA抗?jié)B防水施工→檢查、驗收。




四、施工工藝流程及操作要點


一)現場安全、防護施工措施


堅持“安全第一，預防為主”的方針，在施工期間杜絕一切安全質量事故。強化施工現場科學管理，滿足現場環保要求，創一流水平，進行安全文明施工。


1.污水檢查井周邊1-2米地面安全防范界線樹立警戒告示牌等措施，井上安全專員管理巡查。


2.下井安全梯搭設結實，方便上下安全，換風排氣電扇配備。


3.防護口罩、安全帽、橡膠水鞋、橡膠手套、安全帶。


二)污水抽排、基面清理施工


基層要求:徹底清除井內污水、污泥，垃圾裝袋、排放至業主指定點。


1.清理配備機具:污水泵、鐵鍬、掃帚、空壓機、手錘、鋼鑿、抹布等。


2. 將泵抽出的水反復沖洗井內壁、底板及陰角、缺陷孔洞部位松動的附著物，大的垃圾裝袋吊出堆放到指定點瀝水。


三)YY16堵漏、補強處理施工


1.井內壁漏水部位和基面坑凹、裂縫、孔洞、排水管周等滲漏缺陷須調配YY-16閃凝堵漏漿料快速堵漏止水。


2.裸磚結構須整體補強加固，可以采取YY16和YYA干混均勻，再拌合篩檢的細沙成快凝抗?jié)B堵漏砂漿，須少配制，快施工，熟練進行批抹壓實，棕毛刷沾水刷涂收勻密實。


四)井底陰角YYH節點加強處理施工


施工機具:切割機、電錘、空壓機鐵鏟等。


1，井壁(側墻)與底板陰角開鑿、清理(示意圖):


依結構密實程度鑿除基層，側墻邊角及底板的邊角用切割機開槽 ，電錘鑿除，清除垃圾，高壓水噴洗干凈，重點為陰陽角，結合部位的污垢等附著物。達到下步施工條件。垃圾堆放到指定點。


2，結構加強加固抗?jié)B處理:


配制YYA特種防水抗?jié)B漿料，連接空壓機，噴漿槍，上料對槽體整體進行薄噴多遍，陰陽角、結合部位、滲漏嚴重部位重點多遍噴漿，待凝結固化。


配制YYH高抗?jié)B漿料，用YYH把槽填平、壓實。


對還滲漏的部位進行單獨開鑿“V”槽，高壓吹洗干凈，配制干結的YY16按壓堵填結實，對水量大，可直接用YY16干料按壓，直至不漏水。


三)整體噴涂YYA抗?jié)B防水施工


配制YYA特種防水抗?jié)B漿料，連接空壓機，噴漿槍，上料對側墻到底板整體進行噴漿2遍，陰陽角、結合部位、滲漏嚴重部位重點多遍噴漿，待凝結固化。


12-24小時后無滲漏即可進行檢查、驗收。


五、成品保護:


1.施工人員要認真的保護好已完成的未凝固的抗?jié)B層，2-3小時內嚴防大量污水沖刷浸泡。


2.不允許有塵土、雜物堵塞大小管口，排水部位，以保證施工完成后排水暢通無阻。
