該工程伸縮縫防水是普通型密封膏灌縫處理，由于防水老化、收縮、開裂、基礎沉降系數(shù)不一致等因素導致滲漏現(xiàn)象，嚴重影響到市場的正常經(jīng)營活動。

　　我們接到通知后，立即派技術人員針對該工程的滲漏水實際情況通過現(xiàn)場察看，對該工程的地質(zhì)、施工、結(jié)構(gòu)、防水處理等情況進行較全面的了解察看，找出滲漏的主要原因是：

　　1、基礎原因：基礎處理時未充分考慮，使沉降系數(shù)不一致，致伸縮縫兩邊出現(xiàn)一邊高、一邊低。

　　2、設計原因：伸縮縫防水設計過于簡單，致達不到伸縮要求。

　　3、防水密封材料選用：防水密封材料原為普通型密封膏，抗老化、伸縮性能低，致防水層老化、開裂。　

　　根據(jù)該工程的功能要求、結(jié)構(gòu)特點，我們遵照《防水工程技術規(guī)范》所要求，對該工程采取“多道設防”、“復合防水”、“節(jié)點密封”等措施，選定防水材料的品種，確定構(gòu)造和節(jié)點做法，并提出相應的技術措施方案。

　　1、50×50mm遇水膨脹止水條(執(zhí)行GB/T18173.3-2002標準)該產(chǎn)品具有彈性接縫止水材料的密封防水作用，當接縫兩面?zhèn)染嚯x加大到彈性防水材料的彈性復原率以外時，由于該材料具有遇水膨脹的特性，在材料膨脹范圍以內(nèi)仍能起止水作用，膨脹體仍具有橡膠性質(zhì)、更耐水、耐酸、耐堿。廣泛用于地下鐵路、隧道以及混凝土工程的施工縫、伸縮縫、裂縫。

 2、三元乙丙橡膠防水卷材(執(zhí)行GB18173.1—2000標準)本產(chǎn)品采用具有優(yōu)異的抗臭氧老化性能的三元乙丙橡膠為主要原料，輔以丁基橡膠、天然橡膠及炭黑、硫化劑等多種原料，經(jīng)混煉、壓延、硫化等工藝制得高檔防水卷材。它不但具有很高的拉伸強度，同時還具有極好的伸長率、回彈率和耐低溫性能，而它具有的特別優(yōu)異的抗臭氧老化性能是其它防水卷材所無可比擬的，經(jīng)最早開發(fā)此類產(chǎn)品的美國防水界論證，其壽命可達五十年以上。因此它被建筑防水界廣泛用于對防水材料的品質(zhì)有極高要求的重大工程項目中，如中央糧庫、核電站、博物館、體育場、地鐵、隧道等等。

　　3、雙組份聚氨酯密封膏(執(zhí)行JC482—92標準)雙組份聚氨酯密封膏是由含異氰酸酯基(NCO)的A組份加含有固化劑、補強劑、增粘劑、填充材料的B組份組成。使用時按指定比例混合，經(jīng)交聯(lián)反應固化成富有彈性、強度、粘結(jié)力特強的密封材料。該產(chǎn)品主要用于建筑物沉降縫、伸縮縫、施工縫、機場跑道、橋梁等接縫部位的密封?！?/span>

   4、聚氨酯發(fā)泡堵漏劑

4.1、 漿液遇水后自行分散、乳化、發(fā)泡，立即進行化學反應，形成不透水的彈性膠狀固結(jié)體，有良好的止水性能。

4.2、 反應后形成的彈性膠狀固結(jié)體有良好的延伸性、彈性及抗?jié)B性、耐低溫性，在水中永久保持原形。

　 4.3、 與水混合后粘度小，可灌性好，固結(jié)體在水中浸泡對人體無害、無毒、無污染。

　 4.4、 漿液遇水反應形成彈性固結(jié)體物質(zhì)的同時，釋放CO2氣體，借助氣體壓力，漿液可進一步壓進結(jié)構(gòu)的空隙，使多孔性結(jié)構(gòu)或地層能完全充填密實。具有二次滲透的特點。

　 4.5、 漿液的膨脹性好，包水量大，具有良好的親水性和可灌性，同時漿液的粘度、固化速度可以根據(jù)需要進行調(diào)節(jié)。

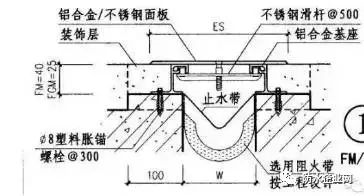

　　1、二樓走廊伸縮縫

1.1 基層要求：用切隔機將伸縮縫兩邊各50cm處切開(防止打鏨時損壞相鄰的大理石)，然后將切隔處和伸縮縫之間的大理石及砂漿層打掉，直到基層(混凝土樓板面)清理干凈。

1.2 將伸縮縫兩邊10cm寬打“V”形模垂深5cm.

1.3 用水泥砂漿將打成的“V”形兩側(cè)找平層。

1.4 在伸縮縫底部用50×50cm遇水膨脹止水條嵌底。

1.5 用雙組份聚氨酯密封膏將止水條與結(jié)構(gòu)層密封、壓實。

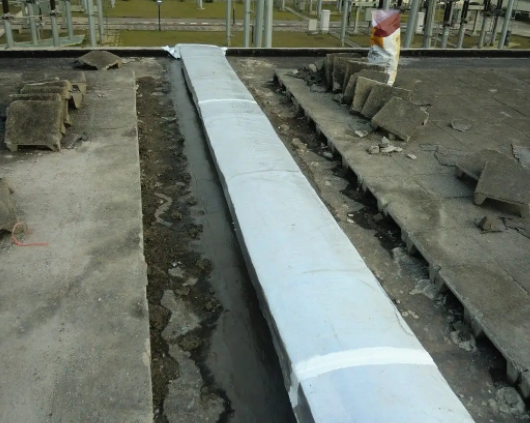

   1.6 鋪設YHJ-10.1三元乙丙橡膠防水卷材

1.6.1 基層清理。將基層表面凸起物等鏟平，并將塵土雜物徹底清掃干凈。

   1.6.2 涂基層處理劑?；鶎犹幚韯┎捎猛克⒎ㄊ┕?，涂刷應均勻一致。

1.6.3 涂基層膠粘劑。基底膠粘劑使用之前，需攪拌均勻方可使用，分別涂在基層和卷材底面。涂刷應均勻，不漏底，不堆積。

1.6.4 鋪設卷材。涂膠20分鐘左右，基本不粘手后，用手一邊壓一邊驅(qū)除空氣，粘合后應再用壓輥滾壓一遍，粘結(jié)牢固不翅邊，不起鼓，然后用聚氨酯密封膏封口。

1.7 試水24小時后，做防水保護層。

   1.8 鋪設大理石??用1：2的水泥砂漿鋪平約20毫米，接著將大理石呈水平狀蓋上，要輕拿輕放，不要讓利器劃傷表面，并用手輕壓或用橡皮錘輕輕敲擊大理石，務必使之平整，并與地面粘結(jié)結(jié)實，不出現(xiàn)空隙，否則經(jīng)人踩踏容易斷裂。鋪設時要隨時用棉絲之類的軟性布將縫中擠出的漿液擦干凈。鋪設完后，可在板面定期找蠟，確保其晶亮的光澤。

1.9 最后用聚氨酯密封膏灌縫。

　　2、一樓維修石膏板。

　　3、樓面伸縮縫。

　　3.1 基層要求

　　用切隔機將伸縮縫兩邊各50cm處切開(防止打鏨時損壞相鄰的地磚)，然后將切隔處和伸縮縫之間的地磚及砂漿層要掉，直到基層(混凝土樓板面)清理干凈。

3.2 見上(1.2—1.7)

3.3鋪設地磚

3.3.1 鋪設前先把瓷磚浸泡一個小時，以防開裂，鋪設時注意把相同型號和尺寸的瓷磚貼在同一個區(qū)域內(nèi)。

3.3.2 施工時要將地面清理干凈，如果地面沒有嚴重的空凹，即可進行彈線施工。

3.3.3 在施工平面上拉出對角線，找出中心，再根據(jù)設計的圖案，用水泥砂漿(水泥與砂子之比例為1：2)做粘合劑從中心向四周平鋪，用手輕壓或用橡皮錘輕輕敲擊，與地面粘牢。

3.3.4 在鋪設時，地磚與地面之間必須用水泥完全填實，不得空隙。否則，水泥干后，人踩上去容易斷裂?！?/span>　

　　材料：50×50mm遇水膨脹止水條、YHJ-10.1三元乙丙橡膠防水卷材、雙組份聚氨酯密封膏必須提供檢驗報告，使用說明，經(jīng)甲方認可方可使用?！?/span>　

　　防水層的成品保護工作非常重要，在施工期間，必須制定有針對性的保護措施，例如設置警戒線，非防水施工人員不得進入。
