工程案例

某辦公樓地下車庫二層，標高-8.1m，滲漏部位位于車庫北墻體的穿墻套管。管道共6根，標高-4.0m，通過預埋穿墻套管連通主體建筑及地下車庫。地下車庫與相鄰主體建筑地下室外墻間回填土夾縫寬度約為700mm。車庫投入使用4年后，3根套管出現滲漏，下雨后有明水涌出。

為了改變這一狀況，物業方曾在車庫北墻體底部用水鉆開孔排水，共開孔3個，直徑均為100mm，管道滲漏得到一定緩解。然而經過一年時間的滲漏，回填土夾縫間的大量泥沙從墻體底部孔洞處被水帶走，造成夾縫部位地面出現10cm的沉降，加之打孔對地下整體防水的破壞，水從防水破壞部位滲入地下車庫底板，產生了嚴重積水。

滲漏原因分析

01 滲漏水源分析

滲漏水水質清澈，無異味；晴天也有水流不斷涌出，下雨后出水量會增大。通過充分調查地下水的分布及周圍的環境情況，排除污水等排水管道泄漏的可能，經綜合分析，判斷滲漏水源為地下水。

02 滲漏原因

未在墻體底部開鑿孔洞之前，水從套管處滲漏，并可見明顯水流。究其原因，一方面是預埋穿墻套管和管道間隙的防水措施經過長期浸水后被損壞，形成漏水通道，導致滲漏；另一方面是由于套管與混凝土的熱脹冷縮系數不同，出現縫隙，導致防水措施失敗。為了達到最好的治理效果，需對這兩個部位分別進行滲漏治理。

03 滲漏治理方案

經過現場勘查和綜合分析，確定該治理工程總體思路為：第一步，治理套管處的滲漏，在其背水面進行防水堵漏治理；第二步，在墻體底部孔洞部位直接埋管進行高壓灌漿，在對地面加固的同時也防止其繼續沉降。

套管堵漏治理技術

01 滲漏治理原則

管道滲漏治理在材料選用上，應遵循以下原則：

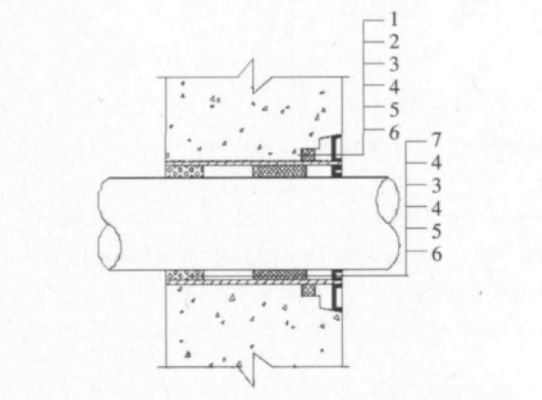

①由于管道要經歷溫度變化，因此滲漏治理所選用材料需要耐高溫，并且能適應管道因熱膨脹而引起的管道間隙變化；②應選用不定型材料，適應管道和套管間隙的不均勻性；③多種材料、多道設防。套管滲漏水治理示意見圖 1。

1—混凝土結構；2—水泥基滲透結晶型防水涂料；3—遇水膨脹橡膠止水條；4—快硬水泥；5—聚氨酯防水涂料；6—保護層；7—聚乙烯泡沫背襯

02 滲漏治理技術

1）用電錘在穿墻套管周圍開鑿上口寬5cm，下口寬3cm的八字凹槽，槽底距套管口4cm；并在底部形成上口寬2cm，下口寬1cm，深1cm的預留凹槽；清理凹槽表面殘?jiān)透』摇?/p>

2）在凹槽處涂刷2mm 厚的水泥基滲透結晶型防水涂料；在預埋穿墻套管和暖氣管間先填充聚乙烯泡沫背襯，然后將快硬水泥填入穿墻套管和暖氣管間隙并搗實，厚度約 40cm，構成第1道防水。

3）在預留凹槽處、預埋穿墻套管和暖氣管間嵌填遇水膨脹止水條，形成第2道防水。

4）待第2道防水施工完畢后，隨即在止水條表面填充快硬水泥；待砂漿干燥后，在其表面均勻涂抹2mm 厚聚氨酯防水涂料，在套管和管道上涂刷的長度不小于30mm，從而形成第3道連續防水層。

5）待涂層干燥后用素砂漿抹平所有工作面，恢復基面。

03 套管滲漏水治理小結

1）在清理穿墻套管時發現，穿墻套管和管道間防水措施已經失效，管內有明顯水痕。

2） 管道穿越套管時施工沒有按照規范進行整齊穿越，導致管道和套管之間的距離不一（范圍在5~30mm），這些都為滲漏水留下了隱患。針對管道周圍的實際情況，本治理工程在管道滲漏水治理中采用了多種防水材料，形成多道防水設防。

灌漿加固施工技術

開鑿孔洞后，雖然減輕了套管處的滲水，但是加大了對整個墻體的防水層破壞，加重了滲漏水危害，應對其進行封堵。由于回填土夾縫長期的泥沙流失造成地面沉降，因此需對其進行高壓灌漿處理。為避免鉆機開鑿灌漿孔和分流減壓孔對墻體防水層的進一步破壞，采用直接埋管灌漿加固堵漏的方法，一方面可以堵住已開孔洞，另一方面可對回填土夾縫部位進行加固、補強，避免地面進一步沉降，保證結構安全。

01 灌漿加固設計

灌漿范圍設定為-8.1~-3.45m沉降縫土體，約為485m2。根據回填土體空隙、孔隙等具體情況，依據不增加對墻體及防水破壞的原則，采用現有地下車庫底部3個孔洞作為灌漿孔。3個孔洞深約7cm，與回填土夾縫相通。

02 灌漿設備及材料

1）灌漿設備

采用長江科學院研制的 GJY-Ⅲ自動灌漿儀，其測量范圍：流量 0~100 L/min，精度為±1%；壓力0~15MPa，精度±1.5%，可連續24 h高壓灌漿。漿液攪拌容器為圓柱體，高 120 cm，直徑為90 cm。

2）灌漿材料配合比

選用水泥灌漿材料進行灌漿，主材為拉法基 PO42.5 普通硅酸鹽水泥，水灰比為1.2，水玻璃用量為水泥用量的4%，WPS-P 型水泥凈漿灌漿劑為水泥用量的8%。水泥灌漿劑的主要作用是增加漿液的穩定性和可灌性。

03 灌漿施工工藝

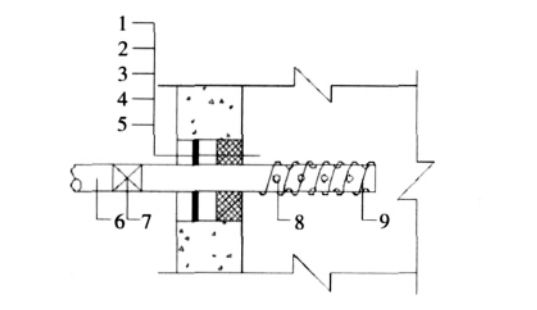

1）進漿管的準備：首先選用80 cm長的6分管，在距端口15 cm的范圍內鉆8個孔作為注漿孔，孔徑為6 mm，并用生料帶將8個注漿孔圍扎，防止安裝過程中堵塞注漿孔；管的另一端設置閥門，與高壓管注漿泵連接。然后在距端口20 cm 處用鋼絲綁扎遇水膨脹止水條與排水孔洞緊貼，防止在安裝進漿管過程中快硬水泥堵塞注漿孔。圖2為進漿管布置示意。

1—保護層；2—聚氨酯防水涂料；3—快硬水泥；4—遇水膨脹橡膠止水條；5—原回填土；6—進漿管；7—閥門；8—注漿孔；9—生料帶

2）進漿管的安裝：首先將原有孔洞刷洗干凈，保證洞壁無沙粒等雜物，然后將準備好的注漿管插入回填土夾縫。此時大部分水流會從管道中流出，但是仍有一部分水流從旁邊縫隙滲出，須在縫隙處填充快硬水泥，厚度不小于20mm，以保證無水滲出。隨后，在縫隙處涂刷2mm厚的聚氨酯防水涂料，最后用快硬水泥封堵整個孔洞。

3）待快硬水泥干燥后，關閉管端閥門，一方面為隨后的注漿做好準備，另一方面是為升高水位檢查進漿管安裝質量。

4）注漿前的準備：①打開閥門，觀察是否有水流出，保證進漿管暢通；②高壓泵抽取自來水，保證輸漿管暢通；③連接輸漿管和進漿管，保證管道密封性。

5）注漿參數：水泥漿液的水灰比保持在 1.2。注漿時注意觀察壓力表，當注漿壓力超過 2.5MPa 時，停止灌漿，10min 后繼續灌漿，直至壓力保持不變。

6）注漿結束后關閉進漿管閥門，并恢復基面。

04 注意事項

1）為保證防水效果，預埋穿墻套管和混凝土之間也需進行防水處理。

2）由于原墻體鉆開孔位置位于墻體底部，為達到最佳灌漿效果，漿液配合比至關重要。本工程漿液配比采用較大水灰比，并加入灌漿劑，在保證漿液流動性的同時兼顧漿液的穩定性和強度。

3）同一位置灌漿過程應連續施工不宜中斷，以防漿液在局部凝固，導致漿液不能完全充盈回填土夾縫層，從而達不到原設計效果。

4）進漿管布置過程中需對進漿孔進行防護，防止布管過程中部分進漿孔堵塞，影響注漿效果。

Hello，伙伴們

長按二維碼就可以關注我們啦！

摘編自《某地下車庫穿墻套管滲漏治理技術》，原文刊載于《中國建筑防水》2011年第20期，作者：王海龍，張孟霞，張文會，作者單位：中國建筑科學研究院
