一、改性丙烯酸鹽注漿料的優(yōu)勢1.自身材料與各種基面或材料都有良好的附著力，可避免水份從膠體與混凝土結構板的間隙透過。各種松散材料被改性丙烯酸鹽包裹后，都可以與改性丙烯酸鹽成為混合一體的膠狀物；2.改性丙烯..
一、改性丙烯酸鹽注漿料的優(yōu)勢
1.自身材料與各種基面或材料都有良好的附著力，可避免水份從膠體與混凝土結構板的間隙透過。各種松散材料被改性丙烯酸鹽包裹后，都可以與改性丙烯酸鹽成為混合一體的膠狀物；
2.改性丙烯酸鹽A、B組份混合后初期低粘度，有良好的可灌注性和可擴散性，固化時間可根據(jù)所需要的擴散時間調(diào)整；
3.固化后有良好的彈性，可拉伸，觸碰、拉伸不破裂、不破碎；
4.飽水狀態(tài)下基本無回縮，失水回縮后遇水可反復重新恢復原狀。
二、改性丙烯酸鹽注漿料作用原理
將背水面堵漏，通過鉆孔（穿透結構板）、埋設注漿針頭、壓力灌漿（不需要太高壓力）、擴散、限時固化成膠的過程，在不破壞迎水面裝飾層或者不開挖地面回填土的條件下，在滲漏部位的迎水面再造防水層。
三、改性丙烯酸鹽注漿料的應用范圍
1.衛(wèi)生間、廚房間、客房、陽臺等不破壞裝飾層的堵漏維修；
2.地下車庫頂板（上部有回填土或車道等附屬物）、地下室側墻堵漏維修。
3.有條件地用于地下室底板堵漏維修；
4.地下室變形縫輔助堵漏。
四、改性丙烯酸鹽注漿料的應用方法

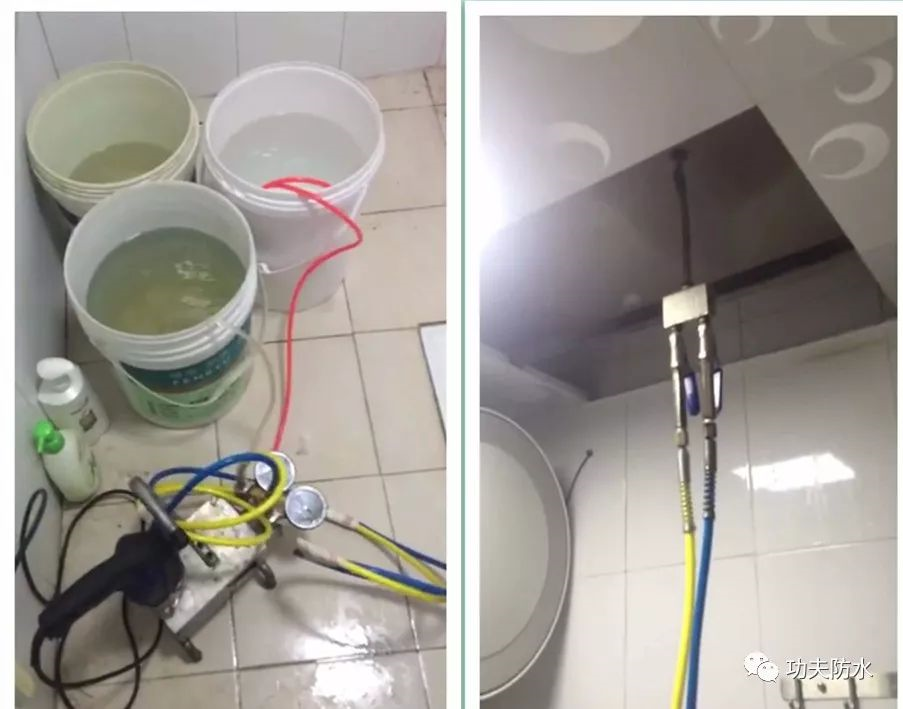

（一）衛(wèi)生間、廚房間、陽臺等堵漏
1.將上部地板磚切縫或者將地板磚縫內(nèi)水泥或填縫劑剔除；
2.根據(jù)需堵漏單元的面積，按照間距1米左右，鉆孔穿透樓層結構板，鉆孔時需采用帶限位的沖擊鉆，防止鉆穿后突然卸力破壞上部地板磚和管線；
3.埋設注漿針頭；
4.在改性丙烯酸鹽注漿料的B組份適量添加C組份，調(diào)整固化時間在8~10分鐘；
5.采用雙組份抽吸式注漿機將改性丙烯酸鹽注漿料通過注漿嘴注入地板磚與結構板之間的砂漿層。無雙組份注漿機時，也可采用兩臺單組份注漿機近距離（間距5厘米）埋設注漿針頭，雙機同時等量注漿。無兩臺注漿機時，可采用等量A、B料同時加入料罐，單機注漿（需注意在固化前清洗機器）；
6.注漿時需在上部同時觀察，待注漿部位上部水份被擠出，涌出注漿料時，停止該注漿針頭的注漿操作，將上部該部位瓷磚縫用堵漏材料封閉，并進行下一個注漿；
7.注漿完畢后，拆下注漿針頭的上半截，用堵漏材料封閉注漿孔。

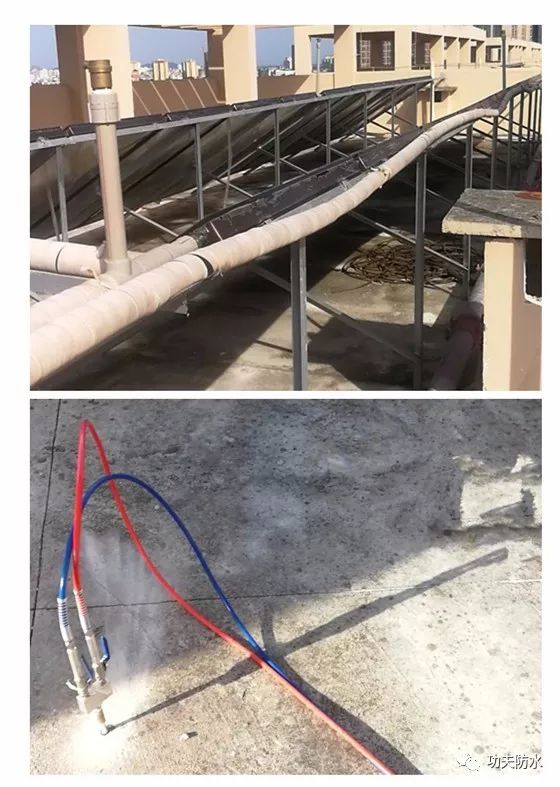

（二）有隔熱層屋面采用高壓灌漿改性丙烯酸鹽再造防水層，減少拆除、重做防水、恢復產(chǎn)生的高額費用。
參照衛(wèi)生間、陽臺的堵漏施工在屋面上部或者下部鉆孔，間距約1米，采用雙液注漿機高壓灌注改性丙烯酸鹽注漿料，將原來積存在擠塑板下間隙的水份逼出，由改性丙烯酸鹽漿液替換并形成防水膠狀物。該膠狀物與基面有良好的粘結力，高彈性，在結構板變形開裂的情況下依舊能保持防水的完整性，參考用量2~3公斤/平方米。

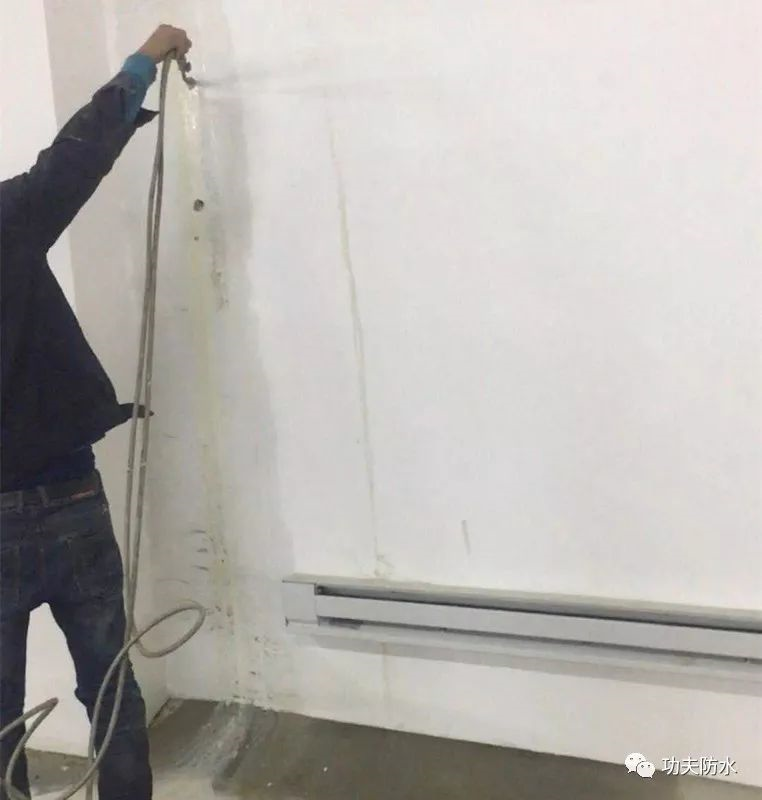

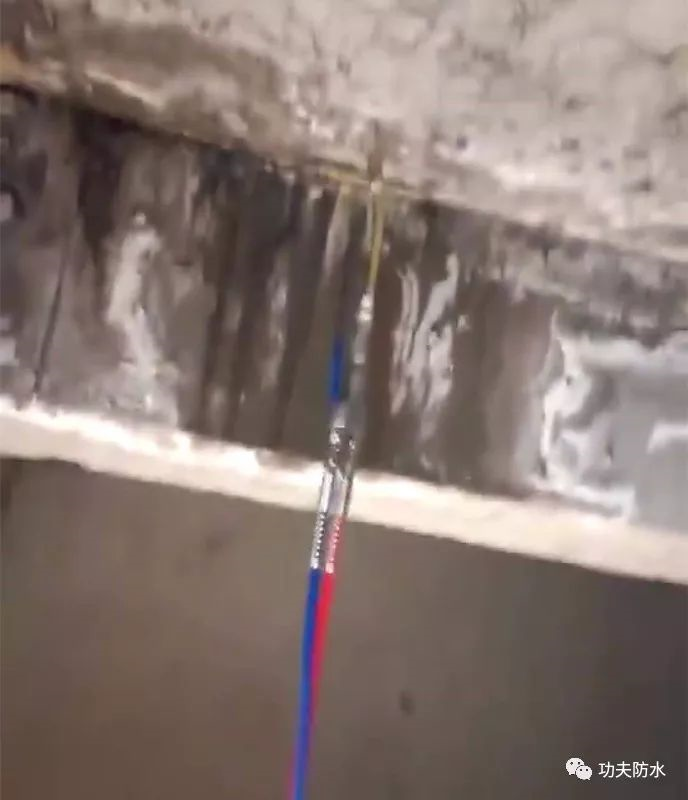

（三）地下室頂板（上部有填土或車道等附屬物）、地下室側墻堵漏
1.鉆孔埋設注漿針頭
由于地下室頂板厚度比樓層結構板厚，鉆孔時鉆頭的擺動會使孔徑變大，可采取兩種方法避免，一是采用小一號鉆頭鉆孔，鉆頭搖擺后孔徑依然滿足注漿針頭密封要求，注漿針頭用普通長度；二是采用普通鉆頭鉆孔，埋設長注漿針頭。
2.將改性丙烯酸鹽注漿料通過壓力注漿，透過頂板進入頂板上部擴散，由于上部無法監(jiān)測到注漿料涌出，建議采用通過控制注漿料用量的方法控制成膠厚度，參考用量5公斤/平方米；
3.拆除注漿針頭，用堵漏材料封堵注漿孔。
備注:采用改性丙烯酸鹽注漿料進行注漿，由于改性丙烯酸鹽注漿料具有良好的粘性和延伸，可有效避免以往發(fā)泡聚氨酯灌縫后，由于震動或時效造成的裂縫重新滲漏。

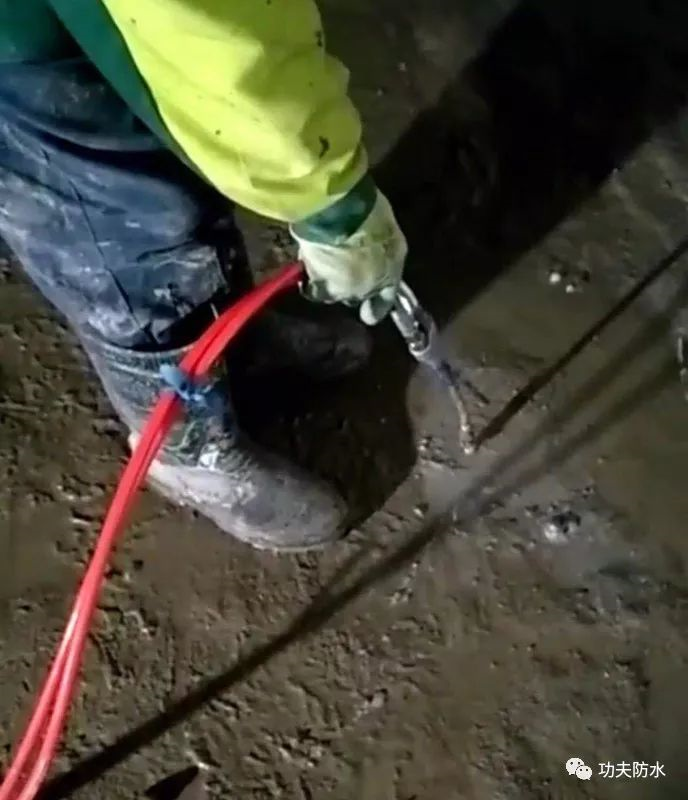

（四）地下室底板堵漏
參照地下室頂板及側墻操作方法，但在改性丙烯酸鹽注漿前應先高壓灌注水泥漿或水下不分散注漿料，將底板下的大空腔填充。
（五）地下室變形縫輔助堵漏
可將灌注改性丙烯酸鹽注漿料作為地下室變形縫的第一道防線。再以其他措施設置第二、第三道防線。
