高壓灌漿堵漏就是利用機械的高壓動力，將水溶性聚氨酯化學(xué)灌漿材料注入混凝土裂縫中就可以了。高壓灌漿堵漏技術(shù)是具有國際先進水平的高壓無氣灌注防水新技術(shù)，是發(fā)達(dá)國家水溶性灌漿材料使用的新型工藝。那么高壓灌漿如何堵漏呢?我們來看看吧。

1.確定防水堵漏方案

堵漏前必須進行現(xiàn)場調(diào)查，摸清現(xiàn)場施工情況，分析滲漏水的原因，查清漏水部位、裂縫、裂紋或穿孔的寬度、長度、深度和貫穿情況，并了解雨天和晴天的漏水情況，測量漏水的流量與流速等，通過充分調(diào)查，正確擬定堵漏方案，做好各項準(zhǔn)備工作。

2.材料性能特點

油性聚氨酯快速堵漏膠與水即反應(yīng)，由于水參與了反應(yīng)，漿液不會被水稀釋沖走，這是其他灌漿材料所不具備的優(yōu)點，漿液在壓力作用下，灌入混凝土縫隙或孔洞，同時向縫隙周圍滲透，繼續(xù)滲入混凝土縫隙，最終形成網(wǎng)狀結(jié)構(gòu)，成為密度小，含水的彈性體，有良好的適應(yīng)變型能力，止水性好。

3.灌漿孔的設(shè)計和布孔

灌漿孔的布孔有騎縫和斜孔兩種形式，根據(jù)實際情況和需要加以選擇，必要時兩者并用。

（1）灌漿孔的設(shè)計：灌漿孔的位置，應(yīng)使孔和漏水裂縫空隙相交，并選在漏水量最大處。（2）布孔原則：注漿孔眼的位置和數(shù)量，需根據(jù)不同漏水情況進行合理安排，以導(dǎo)出漏水為目的，在集中漏水處布孔，裂縫大、水流量大則孔距大，縫隙小則孔距小。

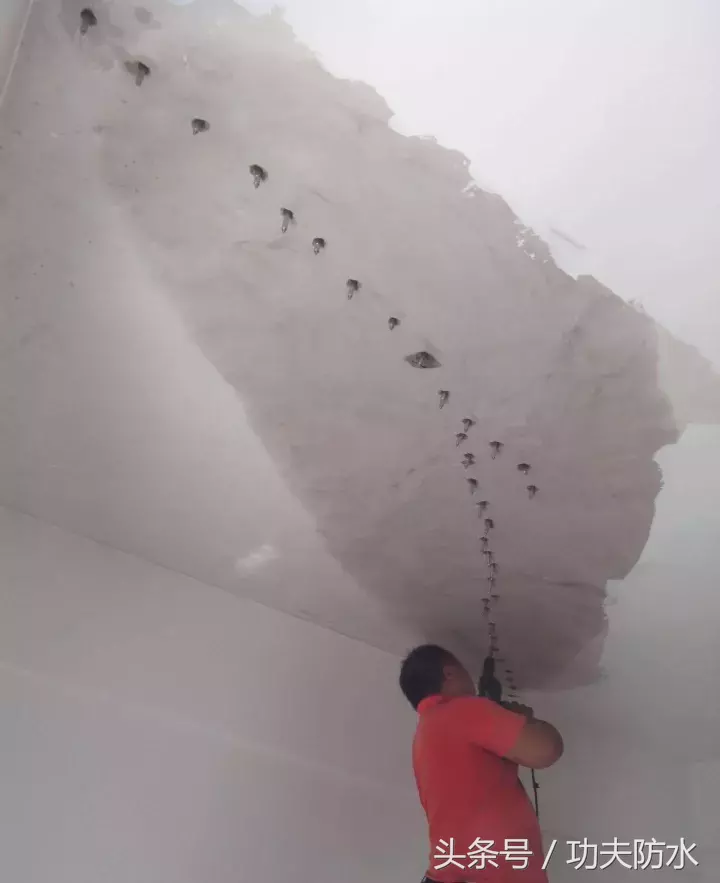

4、打孔可視施工條件采用手工和機械方法

一般是手工打孔和機械打孔并用。

5、檢查灌漿設(shè)備和管路運轉(zhuǎn)情況

檢查固結(jié)漿嘴的強度，疏通裂縫，進一步設(shè)定好灌漿參數(shù)（如凝膠時間、灌漿壓力和配漿量等）。

6、灌漿：

灌漿是整個化學(xué)灌漿的中心環(huán)節(jié)，須待一切準(zhǔn)備工作完成后進行。灌漿前有組織的進行分工，固定崗位，尤其需要有專職熟練的人員進行操作。

（1）灌漿前對整個系統(tǒng)進行全面的檢查，在灌漿機具運轉(zhuǎn)正常，管路暢通的情況下，方可灌漿。

（2）對于垂直縫一般自下而上灌漿，水平縫由一端向另一端或從兩頭向中間灌漿；對集中漏水應(yīng)先對漏水量最大的孔洞進行灌漿。

7、結(jié)束灌漿

在壓力比較穩(wěn)定的情況下，再繼續(xù)灌1-2分鐘既可結(jié)束灌漿，拆卸管路準(zhǔn)備清洗。

8、封孔

經(jīng)檢查無漏水現(xiàn)象時，卸下灌漿頭，用水泥砂漿等材料將孔補平抹光。

9、注意事項：

（1）輸漿管必須有足夠的強度，裝拆方便

（2）所有操作人員必須穿戴必要的勞動保護用品。

（3）灌漿時，操作泵的人員應(yīng)時刻注意漿液的灌入量，同時觀察壓力變化情況。一般壓力突然升高可能由于漿液凝固、管路堵塞或由于漿液逐漸充填沉降縫，此時立即停止灌漿。壓力穩(wěn)定上升，但仍在一定壓力之內(nèi)，此時是正常的。有時出現(xiàn)壓力下降情況，這可能是由于孔隙被沖開，漿液大量進入沉降縫深部所致，此時可持續(xù)灌漿。隨著大量漿液進入縫隙，壓力會逐漸上升并穩(wěn)定。壓力降低的另一個原因是由于封縫或管道接頭漏漿造成的，需及時停止灌漿，進行處理。有時由于泵壓力增大，將漿液壓入沉降縫深處，使大量漿液流失，這時可調(diào)節(jié)漿液固結(jié)時間，使之縮短凝結(jié)時間或采用間歇灌漿的方法來減少漿液損失。

（4）灌漿所用的設(shè)備、管路和料桶必須分別標(biāo)明。

（5）灌漿前應(yīng)準(zhǔn)備水泥、水玻璃等快速堵漏材料，以便及時處理漏漿跑漿情況。

（6）每次灌漿結(jié)束后，必須及時清洗所有設(shè)備和管道，灌漿結(jié)束后應(yīng)用1：2水泥砂漿封閉灌漿孔。

一、灌漿施工工藝流程

裂縫處理→埋設(shè)灌漿嘴→埋設(shè)出漿嘴→封縫→密封檢查→配置漿液→灌漿→封口結(jié)束→檢查

二、施工主要步驟及要求

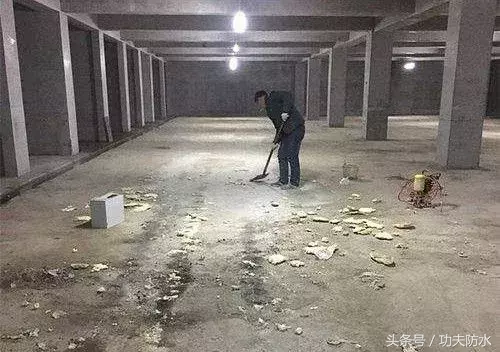

1.灌漿前裂縫表面處理。清除裂縫表面的灰塵、浮渣及松散層等污物，然后再用毛刷蘸酒精、丙酮等有機溶劑，把裂縫兩側(cè)30～50mm處擦洗干凈并保持干燥。

2.埋設(shè)灌漿嘴。在裂縫交叉處、較寬處、端部裂縫貫穿處埋設(shè)灌漿嘴。埋設(shè)間距：短縫為300～500mm；長縫為500～800mm。

3.埋設(shè)時，先在灌漿嘴的底部抹一層厚約2mm的結(jié)構(gòu)膠將灌漿嘴的進漿孔騎縫粘貼在預(yù)定位置上。

4.結(jié)構(gòu)膠封逢。沿裂縫（在裂縫兩側(cè)30～50mm）抹一層厚約1～2mm的結(jié)構(gòu)膠。抹膠時應(yīng)防止小孔和氣泡，要刮平整，保證封閉可靠。

5.裂縫封閉后進行壓氣試漏，檢查密封效果。試漏需待結(jié)構(gòu)膠有一定強度后進行。

6.現(xiàn)場按照不同漿材的配方及配置方法配置灌漿料。漿液一次配置數(shù)量，需以漿液的凝固時間及進漿速度來確定。

7.灌漿是施工關(guān)鍵工序之一，應(yīng)確保灌漿質(zhì)量：

（1）灌漿機具、器具及管子在灌漿前應(yīng)進行檢查，運行正常方可使用。接通管路，打開所有灌漿嘴上的閥門，用壓縮空氣將孔道及裂縫吹干凈。

（2）根據(jù)裂縫區(qū)域大小，可采用單孔灌漿或分區(qū)群孔灌漿。在一條裂縫上灌漿可由一端到另一端。

（3）灌漿時應(yīng)待下一個排氣嘴出漿時立即關(guān)閉轉(zhuǎn)芯閥，如此順序進行。化學(xué)漿液的灌漿壓力常用0.2-0.4MPa。

8.待縫內(nèi)漿液達(dá)到初凝而不外流時，可拆下灌漿嘴，再用結(jié)構(gòu)膠泥封閉。

9.灌漿結(jié)束后，應(yīng)檢查灌漿質(zhì)量，發(fā)現(xiàn)缺陷及時補救。
