注漿技術(shù)指的是利用壓送的辦法,把具有一定凝膠時間的漿液注入到松散的土層或者是含水的巖層裂縫當(dāng)中,當(dāng)漿液凝結(jié)之后,能夠?qū)㈩w?；蛘邘r層的裂縫穩(wěn)固,所以也稱作是注漿加固法。本文就對注漿技術(shù)在房屋建筑工程中的應(yīng)用進(jìn)行了分析研究，以期提高樓房的使用功能，延長樓房的使用壽命。

　　【關(guān)鍵詞】注漿；技術(shù)；工程

　　注漿技術(shù)的工作原理是利用壓送的方法，將具有一定凝膠時間的漿液注入進(jìn)含水巖層或裂縫松散土層中，使?jié){液凝結(jié)后團(tuán)結(jié)上的顆粒充塞巖層裂縫，最終使土層的水理性質(zhì)和力學(xué)性質(zhì)都得以改善的一種建筑技術(shù)，這種方法也被稱為注漿加固工法。

　　1 注漿技術(shù)的適用

　　注漿方法主要適用于受周邊施工環(huán)境影響而無法用常規(guī)方法施工的房屋建筑，操作簡單、快捷。比如文物建筑的雕刻花梁、彩描，琉璃瓦面裂縫的修補(bǔ)加固等。注漿的防水效果非常優(yōu)越，注漿是把具有一定凝膠時間的

漿液注入到砼內(nèi)縫中，使其填充密實(shí)，因此在防水性方面比“穿衣”的防水效果更為優(yōu)越。對出現(xiàn)蜂窩、老化、蝕變性的砼，采用注漿方法是最為理想的方法，能使強(qiáng)度下降的砼得到固結(jié)改性，提高強(qiáng)度，延長使用壽命。

　　2 常見的注漿技術(shù)

　　2.1 靜壓注漿法

　　靜壓注漿法，一般用于軟土地基房屋建筑工程當(dāng)中，利用劈裂作用的原理，所以也被稱為劈裂灌漿法。把比重較大的水泥漿或者水泥砂漿用壓力來進(jìn)行注入，此時水泥漿或者水泥砂漿就會在壓力傳遞的作用下，順著地

基應(yīng)力場中的最小主應(yīng)力面或者弱應(yīng)力進(jìn)行分布區(qū)劈裂、延伸，進(jìn)而逐步的形成不規(guī)則行政的凝結(jié)體，用于對周圍的土體進(jìn)行擠壓及密實(shí)工作，以實(shí)現(xiàn)減小土體的空虛，增加壓縮的模量。1在土體中，漿液凝結(jié)體起到的是

一種骨架的作用，從而大大的提高了地基的承載能力，同時大大的降低了沉降變形發(fā)生的概率。

　　2.2 高壓噴射注漿法

　　這種注漿法出現(xiàn)于20世紀(jì)60年代后期，如今已經(jīng)在我國的建筑行業(yè)得到了非常廣泛的應(yīng)用，尤其是在高速公路的軟基加固、礦山巷加固以及水利工程防滲漏等工程中。隨著近年來高層建筑和地鐵的迅速發(fā)展，高壓噴

射注漿技術(shù)被越來越多的城市選用來進(jìn)行深基坑的防滲漏工作。

　　2.3 復(fù)合注漿法

　　復(fù)合注漿法一般用來加固樁基礎(chǔ)，它結(jié)合了高壓旋噴注漿法和靜壓注漿法，將兩者的優(yōu)勢充分加以結(jié)合利用。在實(shí)際的建筑工程中，通常是先采用高壓旋噴注法把漿噴成樁柱體，然后通過使用靜壓注漿法，來增加旋噴

的效果，使加固的漿液能夠逐漸擴(kuò)散，有效的避免了漿液的同結(jié)收縮，最終實(shí)現(xiàn)消除注漿盲區(qū)的目的。復(fù)合注漿法除了適用于粘土、砂卵石層、分析沙層以及粉土外，還可以適用于巖溶土洞。

　　3 注漿技術(shù)在房屋建筑工程中的應(yīng)用

　　3.1 混凝土結(jié)構(gòu)部位的應(yīng)用

　　應(yīng)當(dāng)依據(jù)病害部位設(shè)計孔位，孔距適宜控制在300-400mm內(nèi)，孔徑在0.8-1.2mm。若是干縫面則可設(shè)置在距縫兩側(cè)30-50mm處，并且涂上環(huán)氧膠封閉縫口，以免注漿時導(dǎo)致漿液從敞開的縫口竄出；若是濕縫則采用

沿縫開槽，槽口寬×深宜控制在2-3cm×2-3cm內(nèi)，以免擴(kuò)大縫口。在處理清孔清槽后，應(yīng)采用強(qiáng)水泥封槽和埋管；如果是干縫則可注入低粘度的環(huán)氧樹脂類材料，固化時間應(yīng)控制在14小時左右，目的是讓注漿材料能充分

充填到縫隙內(nèi)，起到全面積粘結(jié)的作用。若是濕縫應(yīng)選用對水具有親和性的環(huán)氧材料，在注漿過程中克服被粘物表面的水膜與被粘物有效的粘結(jié)，從而達(dá)到固結(jié)補(bǔ)強(qiáng)的目的。

　　3.2 用磚墻砌墻的廚、衛(wèi)間的注漿處理

　　廚房、衛(wèi)生間是用水的集中地方，容易發(fā)生滲漏現(xiàn)象。主要原因是防水層失效，廚房、衛(wèi)生間的用水沿磚和磚縫灰砂的毛細(xì)作用滲透至墻面冒汗、發(fā)潮。可以通過環(huán)氧注漿切斷滲水通道，控制水沿毛細(xì)孔的擴(kuò)散。即在

砼地板與磚墻的磚縫開一小槽，沿磚縫布孔，孔距在200－300mm為宜，采用環(huán)氧砂漿嵌槽，埋管注入環(huán)氧漿，重復(fù)注漿至充填飽滿。處理方法簡單有效，如條件限制可在廚、衛(wèi)間施工。即在瓷片的連接位上鉆孔、埋

管、注漿后，采用同色水泥進(jìn)行孔位表面修飾即可，省去鏟除批蕩層、涂防水膠、重新批蕩的工序，節(jié)省費(fèi)用，縮短工時，效果明顯。

　　3.3 地下室部位的應(yīng)用

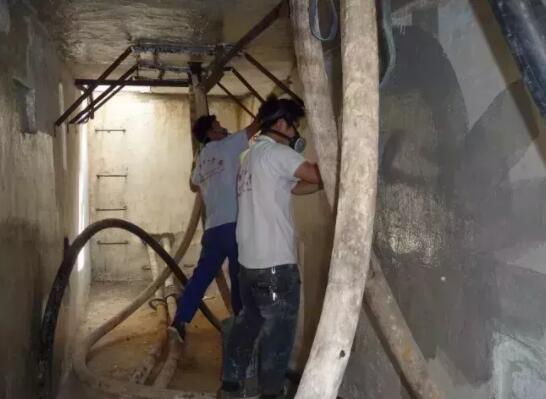

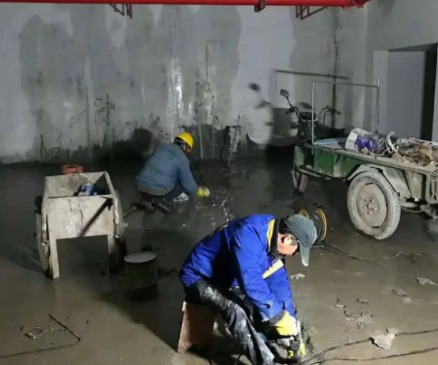

　　首先，施工工序。地下室部位灌漿的具體流程工藝如下：查找裂縫→鉆孔→清洗鉆孔→安裝注漿嘴→高壓注漿→二次補(bǔ)灌→修補(bǔ)滲漏點(diǎn)→清理注漿嘴→清掃施工現(xiàn)場→驗(yàn)收。

　　其次，注漿。將漿液倒入高壓灌漿機(jī)貯料桶內(nèi)后，開始向第一個注漿嘴注漿，壓力由從低到高慢慢提升，最后控制在1.5-2.0MPa為宜；裂縫中的水被擠出后流出漿液，當(dāng)漿液沿著裂縫到達(dá)相鄰孔后可停止注漿并移至

下一注漿嘴；灌完一條裂縫的最后一個注漿嘴，再回到第一個注漿嘴，依次補(bǔ)灌漿液；觀察48小時，檢查止水效果，如有滲水點(diǎn)，打孔埋嘴，再次注漿直到無滲水為止；最后用水不漏封堵注漿孔洞，清掃垃圾。

　　第三，鉆孔。一般采用灌注無機(jī)漿料的注漿孔為騎縫鉆孔，深度約等于混凝土板厚度，不能超過其5%；灌注化學(xué)漿料的鉆孔角度為40°-45°，確保所鉆的孔切割裂縫；鉆孔深度不小于200mm，用高壓水或壓縮空氣吹

掃孔洞，去除孔中的灰塵和碎片；安裝注漿嘴，深度為注漿孔長度的75%，緊同注漿嘴，確保嘴與孔壁無縫隙。

　　3.4 墻體部位的應(yīng)用

　　首先，在考慮樓板設(shè)置相應(yīng)的變形縫外，需要在女兒墻和樓板接觸的部位進(jìn)行鉆孔并埋管灌注，其灌注材料應(yīng)采用剪強(qiáng)度好、粘結(jié)力強(qiáng)的材料。

　　其次，磚墻體及門窗注漿處理采用注漿的辦法是在窗的框周布孔，重點(diǎn)是在框的底部注漿，材料以水泥漿為主。水泥注漿結(jié)束后，再進(jìn)行環(huán)氧封閉處理，其作用是控制水泥注漿后產(chǎn)生的干縮。

　　第三，墻體的滲漏應(yīng)先找出滲漏面，然后采用墻面布孔注漿；其灌注壓力控制在0.5-0.8MPa為宜；注漿材料為水泥漿，可改善空心磚的密實(shí)度，提高阻擋外墻雨水滲透的能力，從而取得理想效果。

　　4 采用注漿技術(shù)時的注意事項

　　鉆孔注漿過程中，容易出現(xiàn)鉆孔困難、軌道線路變形或移位、跑漿冒漿等現(xiàn)象，針對不同的問題，應(yīng)積極采取不同的對策。

　　第一，在采用注漿技術(shù)時，應(yīng)嚴(yán)把注漿材料關(guān)，清楚了解產(chǎn)品的特性后，方可用于注漿過程中。

　　第二，出現(xiàn)不冒漿或斷續(xù)冒漿時，若是土質(zhì)松軟則視為正?，F(xiàn)象，可適當(dāng)進(jìn)行復(fù)注；若是附近有空洞、通道，則應(yīng)不提升注漿管繼續(xù)注漿直至冒漿為止或拔出注漿管待漿液凝固后重新注漿。

　　第三，注漿時應(yīng)嚴(yán)格控制注漿壓力，以免引起線路軌道變形或位移。

　　第四，由于站場土層大部分為回填土，其填料中可能摻雜著大的石塊或混凝土塊，施鉆過程中可能出現(xiàn)卡鉆現(xiàn)象，可采用水泥漿、套管護(hù)壁或停鉆注漿后待漿液凝固具有一定抗壓強(qiáng)度后，再向深部繼續(xù)鉆孔注漿。

　　第五，當(dāng)流量不變而注漿壓力突然降低時，應(yīng)立即檢查側(cè)溝泄水孔、路基砌體、路肩、道碴等部位是否有跑漿或冒漿等泄露情況，此時，應(yīng)注注停?；驌Q孔注漿，必要時應(yīng)拔出注漿管，檢查密封性能。

　　第六，當(dāng)出現(xiàn)吸漿量大而注漿壓力較小時，則改為溶漿進(jìn)行注漿，必要時采用水泥砂漿；反之，則改為稀漿進(jìn)行注漿。

　　另外，在注漿過程中必須注意環(huán)境保護(hù)和個人安全保護(hù)，加強(qiáng)防火安全管理。在選用具有一定的耐壓性的注漿設(shè)備、配件時，應(yīng)避免因爆管而造成財產(chǎn)損失和人身傷害。
