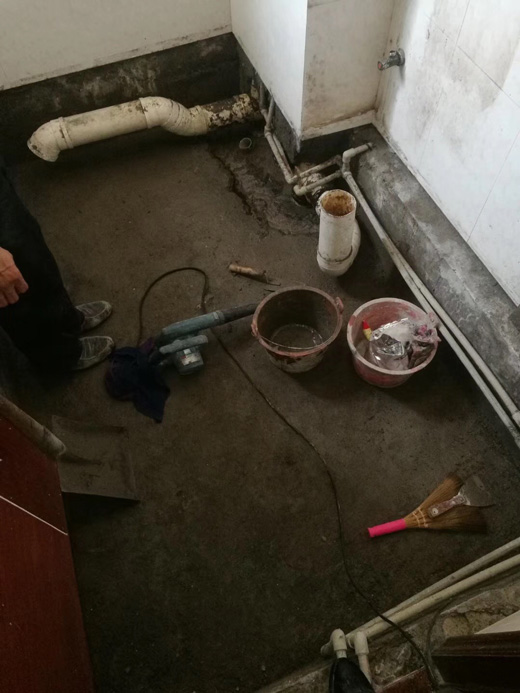

混凝土結(jié)構(gòu)滲漏水主要的原因就是裂縫的產(chǎn)生，如果不及時(shí)處理，將會(huì)影響到建筑物的結(jié)構(gòu)安全，因此必須及早根治。

裂縫產(chǎn)生的原因分以下幾個(gè)方面闡述：

1、混凝土墻裂縫漏水混凝土墻面出現(xiàn)垂直方向?yàn)橹鞯牧芽p，有的裂縫因貫穿而漏水，主要原因是：墻體發(fā)生裂縫的主要原因是混凝土收縮與溫差應(yīng)力大于混凝土的抗拉強(qiáng)度。收縮裂縫與混凝土的組成材料配合比有關(guān)；與水、砂、石、外加劑、摻合料質(zhì)量有關(guān)；與施工時(shí)計(jì)量、養(yǎng)護(hù)也有關(guān)。設(shè)計(jì)不當(dāng)，墻體結(jié)構(gòu)長(zhǎng)度超過規(guī)范允許值。

2、施工縫漏水對(duì)施工縫留置、處理不當(dāng)，造成施工縫滲漏水。

3、變形縫漏水變形縫處漏水原因：埋入式止水帶沒有鋪好，固定不當(dāng)，有的接頭處脫膠。后埋式止水帶沒有處理好而滲漏水。

4、后澆帶漏水后澆縫處滲漏水原因：后澆縫兩側(cè)的雜物沒有清除干凈；兩側(cè)混凝土沒有澆搗密實(shí)。后澆混凝土收縮性大；新舊混凝土接合處不密實(shí)，后澆混凝土養(yǎng)護(hù)不好。

WHDF減水防滲抗裂劑是一種新型高性能混凝土外加劑，它能有效改善新拌混凝土工作性能以及硬化后混凝土的力學(xué)性能和變形性能，具有抗裂、減滲及提高耐久性能之功能。經(jīng)水電、鐵路、公路、市政及民建等各領(lǐng)域的檢測(cè)單位和大小幾百個(gè)應(yīng)用工程檢驗(yàn)：

摻入WHDF減水防滲抗裂劑后，減水率≥15%，混凝土抗壓強(qiáng)度提高（10～15）%，抗拉強(qiáng)度提高（15～25）%，極限拉伸值提高（15～20）%，彈性模量降低（5～10）%；

壓汞測(cè)孔試驗(yàn)表明：總孔隙率下降8%，抗?jié)B等級(jí)≥S12，凍融循環(huán)次數(shù)可達(dá)300次以上；早期水化熱最大峰值的時(shí)間可推遲24小時(shí)以上；早期干縮值可降低30%以上；坍落度損失率降低30%以上，電通量可降低20%左右。

以上就是關(guān)于混凝土結(jié)構(gòu)滲漏水主要的原因詳細(xì)介紹，希望可以幫到大家！
