這一期，咱們通過視頻剪輯和原文翻譯的方式，為您展示的原汁原味展示地下停車庫混凝土側墻滲漏，通過帷幕注漿方式治理的全過程。


「帷幕注漿，又叫再造防水層或再生防水層」，其是眾多化學注漿工法中的一種，在實際修繕補漏中有著極其重要的運用。


演示

工況：位于德國埃菲爾地區有一個6層地下的現代化地下車庫，以解決市中心的停車問題。該結構是用地下連續墻建造的，然后將樓板和中間板連接起來。中間板由支柱和支撐架支撐。



地下6層底板頂緣位于地表以下-18m左右，實測水位在地表以下-8m左右。在地下連續墻溝槽的混凝土澆筑過程中，混凝土中可能含有大量的水和土壤。



底層的3層在使用之初就出現了較大的潮濕區域，甚至進水，這使得所有樓層的地下停車場無法商業化使用。地下連續墻厚60cm，樓板厚80cm。


地下連續墻有很多斷層


地下水位高


無空間（低天花板）


解決方案：

墻前注射「帷幕注漿」

注射材料性能要求：

極低粘度高柔韌性丙烯酸酯凝膠

即使在充滿水的裂縫中，滲透性也很好

長期穩定。至少16年的穩定性



施工方案：


由于結構的深度和部分石質土壤，排除了從外部應用的解決方案。地下停車場運營商隨后委托一個工程辦公室調查追溯密封的可能性。

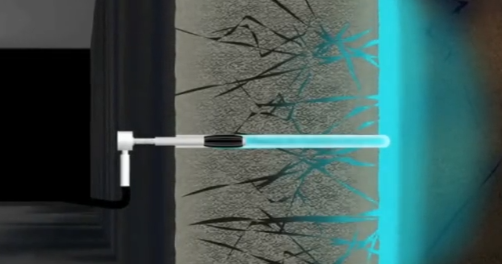

唯一可能的替代方案是所謂的“帷幕注入”，換句話說，在結構后面形成一個堅實的彈性密封層。通過預先確定的鉆孔網格，通過注入封隔器將其注入結構和土壤之間。


最初的液體雙組分注射凝膠在預定的3階段過程中注射，以實現區域覆蓋和連鎖擴散。反應后，形成防水橡膠膜。


在地下-6層到-3層，這種類型的注入是在工程辦公室的監督下進行的。共鉆了12000個鉆孔，并注入了17000L DIBt批準的丙烯酸酯樹脂凝膠（橡膠）。
